نحوه طراحی اگزاست فن یکی از اصول حیاتی در تجهیزات آشپزخانه صنعتی است و در این راهنما با تکیه بر تجربه و مشاوره تخصصی ساتراپ پیشگام، مراحل کلیدی، محاسبات فنی و نکات اجرایی برای تعیین دبی، محاسبه افت فشار و انتخاب صحیح فن بهصورت گامبهگام توضیح داده میشود.
در ادامه خواهید آموخت که چگونه با محاسبه نرخ تعویض هوا (ACH)، حجم واقعی فضا و تبدیل واحدها، پایه محاسباتی دقیق ایجاد کنید، و با استفاده از مثالهای عملی، تصمیمگیری برای محیطهای مختلف سادهتر میشود.
همچنین معیارهای انتخاب بین انواع فنها، اثر افتهای طولی و موضعی کانال، توان موتور و نکات نگهداری دورهای بررسی شده است تا عمر مفید اگزاست فن افزایش یابد و عملکرد اقتصادی سیستم تضمین شود.

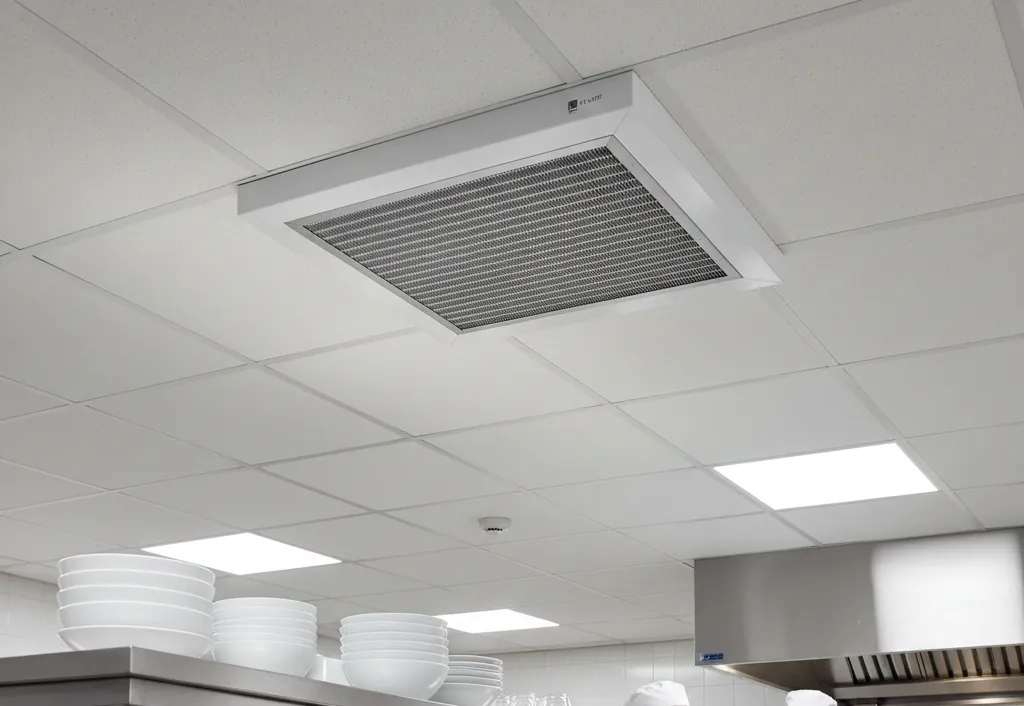

نحوه طراحی اگزاست فن برای پارکینگ و فضاهای صنعتی: راهنمای عملی و گامبهگام
طراحی اصولی یک سیستم اگزاست فن با رعایت استانداردهای تهویه و محاسبات مهندسی، از بروز تجمع گازهای سمی و خطرات ایمنی جلوگیری میکند و کیفیت هوای داخلی را تضمین مینماید. برای رسیدن به طراحی بهینه باید از ابتدا زونبندی، نرخ تعویض هوا، محاسبات حجم و دبی، انتخاب نوع فن و محاسبه افت فشار را بهصورت منظم انجام داد تا سیستم نهایی عملکرد اقتصادی و فنی مطلوبی داشته باشد.
الزامات استانداردی و تعیین نرخ تعویض هوا (ACH) برای پارکینگها
بر اساس مقررات ملی ساختمان ایران و توصیههای بینالمللی، پارکینگهای مسقف معمولاً نیاز به تعویض هوا بین ۶ تا ۱۰ بار در هر ساعت دارند که مقدار دقیق به تعداد خودروها، وجود رمپ و تردد بستگی دارد. در پارکینگهای پرتردد یا دارای رمپ پیشنهاد میشود نرخ ACH را به سمت بالاترین محدوده ببرید تا انتشار مونوکسیدکربن و هیدروکربنها سریعتر تخلیه شود. تعیین صحیح ACH نخستین گام در محاسبات است زیرا مقدار دبی مورد نیاز مستقیماً از آن مشتق میشود.
مشاوره راه اندازی رستوران و فست فود رایگان شد !
برای راه اندازی و خرید تجهیزات آشپزخانه صنعتی
نیاز به راهنمایی دارید؟ با ما در تماس باشید!
محاسبه حجم فضا و تبدیل به دبی مورد نیاز (m³/h و CFM)
برای محاسبه حجم کل فضا کافی است طول × عرض × ارتفاع را به متر محاسبه کنید و سپس حجم بدستآمده را در نرخ تعویض هوا ضرب کنید تا دبی بر حسب متر مکعب بر ساعت حاصل شود. بهعنوان مثال یک پارکینگ به ابعاد 20×10×3 متر حجم 600 مترمکعب دارد؛ با انتخاب ACH = 8 دبی مورد نیاز برابر 4,800 m³/h خواهد بود.
برای تبدیل به واحدهای رایج بینالمللی میتوانید از رابطه تقریبی m³/h × 0.589 ≈ CFM استفاده کنید که در مثال بالا معادل حدود 2,827 CFM خواهد شد. هنگام محاسبات همیشه واحدها را کنترل کنید و در صورت استفاده از فرمولی که بر حسب فوت است، از تبدیل دقیق طولها به فوت بهره ببرید.

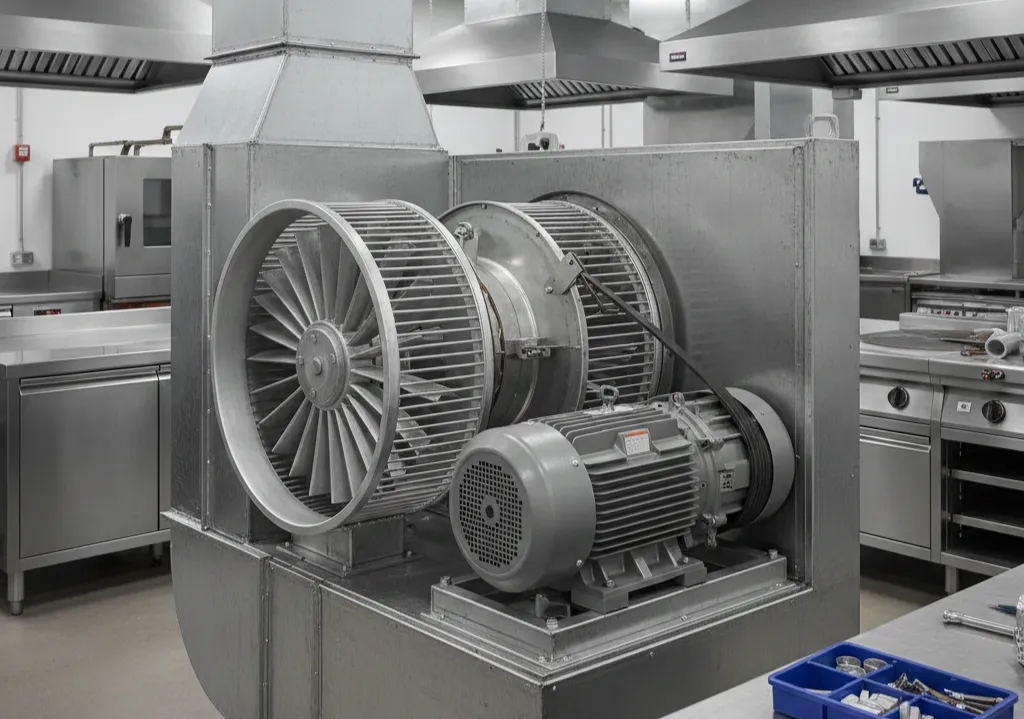

انتخاب نوع فن و پروانه؛ آکسیال یا سانتریفیوژ و معیارهای تصمیمگیری
انتخاب بین فن محوری و فن سانتریفیوژ مبتنی بر نیاز به فشار استاتیک و طول مسیر کانالکشی انجام میشود؛ فنهای محوری برای جاهایی مناسباند که حجم هوا زیاد و افت فشار کم است و مسیر کوتاه است، و فنهای سانتریفیوژ برای مقابله با افت فشار بالاتر و مسیرهای طولانیتر مناسبترند.
علاوه بر نوع فن، انتخاب پروانه و جنس پرهها، ضریب آیرودینامیک و سطح صدا باید مدنظر قرار گیرد تا علاوه بر تأمین دبی، مصرف انرژی و نویز در محدوده قابل قبول بماند. معیار دیگر تعیین سرعت و گشتاور موتور است؛ موتور باید توان لازم را برای غلبه بر مجموع افتها تأمین کند بدون اینکه در ناحیه نامطلوب نمودار عملکرد قرار گیرد.
محاسبه توان موتور بر اساس دبی و افت فشار (مثال عددی و فرمول)
برای انتخاب توان موتور ابتدا دبی بر حسب m³/h را به m³/s تبدیل کنید (تقسیم بر 3600)، سپس توان هیدرولیکی برابر Q(m³/s) × ΔP(Pa) خواهد بود و توان الکتریکی مورد نیاز از تقسیم این توان بر راندمان کلی سیستم حاصل میشود. بهصورت فرمولی: P(W) = (Q(m³/h) / 3600) × ΔP(Pa) / η. بهعنوان نمونه با Q = 4800 m³/h معادل 1.333 m³/s و فرض افت کل ΔP = 200 Pa و η = 0.6، توان مورد نیاز حدود 444 وات خواهد بود و در عمل برای تأمین اطمینان و تحمل افزایش بار باید موتور را در طبقه توان نزدیک بعدی (مثلاً 0.75 کیلووات) انتخاب کرد. در محاسبات افت فشار، تمامی عناصر مانند طول کانال، زانوییها، دمپرها، دریچهها و فیلترها را وارد کنید تا انتخاب موتور واقعی و بادوام انجام شود.
افت فشار کانالکشی، جانمایی فنها و نکات اجرایی برای جریان یکنواخت
افت فشار کل سیستم مجموع افتهای طولی کانال و افتهای محلی ناشی از زانوییها و دریچهها است که باید بر حسب پاسکال یا میلیمتر ستون آب محاسبه شود؛ کاهش قطر کانال برای صرفهجویی ظاهری میتواند افت را بهطور چشمگیری افزایش دهد و در عمل موجب کاهش دبی یا افزایش مصرف انرژی شود. برای توزیع یکنواخت جریان، پارکینگ را به زونهای منطقی تقسیم کنید و فنها را نزدیک منابع آلودگی یا در محلهایی که جریان کوتاهتر و خروجی به هوای آزاد دارد، مستقر نمایید.
استفاده از دمپرهای تنظیم و دهشهای هوای تازه در نقاط مخالف خروجی، چیدمان جریان را متعادل میکند. در این مرحله میتوانید از مشاوره فنی استفاده کنید؛ برای مثال تیمهای فنی ساتراپ پیشگام مشاوره جانمایی و انتخاب فن را بر اساس نقشههای اجرایی ارائه میدهند و به انتخاب صحیح بین فنهای مختلف کمک میکنند.
نکات نصب، راهاندازی و نگهداری برای افزایش عمر مفید سیستم
نصب صحیح شامل تراز و فونداسیون مناسب برای کاهش لرزش، استفاده از لرزهگیرهای الاستومری، بستن اتصالات کانال با ضدلرزش و اجرای کابلکشی مطابق استانداردهای برق است. در راهاندازی، با استفاده از آنمومتر و منیفولد فشار، دبی واقعی و فشار استاتیک را اندازهگیری و با نمودار عملکرد فن تطبیق دهید تا در محدوده طراحی کار کند.
برنامه نگهداری باید حداقل شامل بازدید بلبرینگها، بررسی تراز پروانه، تمیزکاری فیلترها، کنترل فاصله روتور تا بدنه و ثبت دورهای پارامترهای عملکرد باشد تا مصرف انرژی و صدا کنترل شوند. تیم خدمات پس از فروش ساتراپ پیشگام نصب اصولی و برنامه سرویس دورهای را برای پروژهها پیشنهاد میدهد تا عملکرد در طول زمان حفظ شود.
گام نهایی برای تهویه ایمن و اقتصادی پارکینگ با اگزاست فن
طراحی موفق اگزاست فن زمانی معنا پیدا میکند که محاسبات فنی، انتخاب قطعات و اجرا با یک هدف مشترک، کیفیت هوای قابل قبول و مصرف انرژی منطقی، به هم برسند. حالا که اصول ACH، تعیین حجم، تبدیل واحدها و نقش افت فشار را میدانید، قدمهای عملی بعدی را چنین بردارید تا نتیجه ملموس ببینید:
1. حجم و نرخ تعویض هوای مناسب برای پارکینگ را با سناریوهای ترافیک مختلف مرور و عدد نهایی را قفل کنید.
2. دبی محاسبهشده را به واحدهای مورد نیاز تولیدکننده (m³/s یا CFM) تبدیل و با نمودار فن تطبیق دهید.
3. افتهای طولی و محلی را دقیق جمعبندی کنید و برای انتخاب بین فن محوری و سانتریفیوژ تکیهبر مقدار فشار استاتیک داشته باشید.
4. ضریب ایمنی در توان موتور در نظر بگیرید و برنامه راهاندازی با اندازهگیری دبی و فشار واقعی را اجرا کنید.
5. یک برنامه نگهداری ساده شامل چکهای بلبرینگ، تراز پروانه و تمیزکاری فیلترها تدوین کنید.
انجام همین گامهای منظم، نهفقط از تجمع گازهای مضر جلوگیری میکند، بلکه هزینه بهرهبرداری و نارضایتی کاربران را کاهش میدهد. یک سیستم طراحیشده با دقت، سرمایهای است که سالها سلامت و کارایی را تضمین میکند.
