وقتی یک فن کوچک میتواند تفاوت بین هوای سالم و چالشهای تهویه را رقم بزند، نحوه کار اگزاست فن به موضوعی کلیدی در طراحی و بهرهبرداری از تجهیزات آشپزخانه صنعتی و فضاهای پرتردد تبدیل میشود؛ در این مقاله با نگاهی کاربردی و با تکیه بر تجربه و راهکارهای اجراییِ تأمینکنندگانی مانند ساتراپ پیشگام توضیح میدهیم چگونه انرژی الکتریکی به جریان هوای مؤثر تبدیل میشود، اجزای اصلی چه نقشی دارند و کدام فناوری برای هر محیط بهترین بازده را میدهد.
میخواهیم فرآیندهای کلیدی مانند ایجاد اختلاف فشار، تأثیر شکل و جهت پرهها و تفاوتهای عملی میان انواع اگزاست فن را روشن کنیم تا در نصب یا عیبیابی تصمیمهای دقیقتری بگیرید؛ همچنین روشهای کنترل دور و راهکارهای صرفهجویی انرژی را بررسی میکنیم تا سیستم شما هم کارا باشد و هم اقتصادی.
اگر هدفتان فهم مکانیزم و کاربردهای عملی برای نصب، نگهداری یا رفع عیب است، ادامه مطلب پاسخهای موردنیازتان را فراهم میکند؛ در ادامه با نمودارهای ساده، نکات ایمنی و نمونههای عملی مشکلات رایج همراه خواهیم بود تا سریعتر خطاها را بیابید، هزینههای عملیاتی را کاهش دهید و بازده سیستم را بهبود بخشید.
نحوه کار اگزاست فن: مکانیزم ساده برای تهویه مؤثر
اگزاست فن با ایجاد اختلاف فشار بین داخل و خارج فضا هوای نامطلوب را به بیرون میکشد و امکان ورود هوای تازه را فراهم میکند؛ این سازوکار پایهای بر حرکت مکانیکی پروانه و تبدیل انرژی الکتریکی به انرژی جنبشی هوا است. هنگامی که موتور الکتریکی پروانه را میچرخاند، جریان هوا از سمت ورودی به سمت خروجی هدایت میشود و بسته به طراحی محفظه و شکل پرهها، فشار استاتیک یا دبی حجمی مورد نیاز تأمین میگردد.
در مدلهای سانتریفیوژ، نیروی گریز از مرکز هوای ورودی را به سمت محیط هدایت میکند تا فشار بالا و توانایی غلبه بر افت کانال ایجاد شود، و در مدلهای آکسیال جریان در راستای محور پروانه جابهجا میشود تا دبی زیاد با افت فشار کم فراهم شود. انتخاب بین فشار و دبی، تعیینکننده طراحی پروانه و بدنه است و مستقیماً بر عملکرد کلی دستگاه اثر میگذارد.
انواع اگزاست فن و تفاوتهای عملکردی کاربردی
اگزاست فنها بهطور کلی به دستههای سانتریفیوژ، آکسیال، جت و پلاگ تقسیم میشوند که هر کدام برای شرایط محیطی مشخص طراحی شدهاند. فن سانتریفیوژ برای مسیرهای کانالکشی طولانی و مناطقی که نیاز به فشار استاتیک بالا دارند مناسب است، زیرا شکل حلزونی بدنه و تیغههای مخصوص امکان غلبه بر افت سیستم را میدهد.

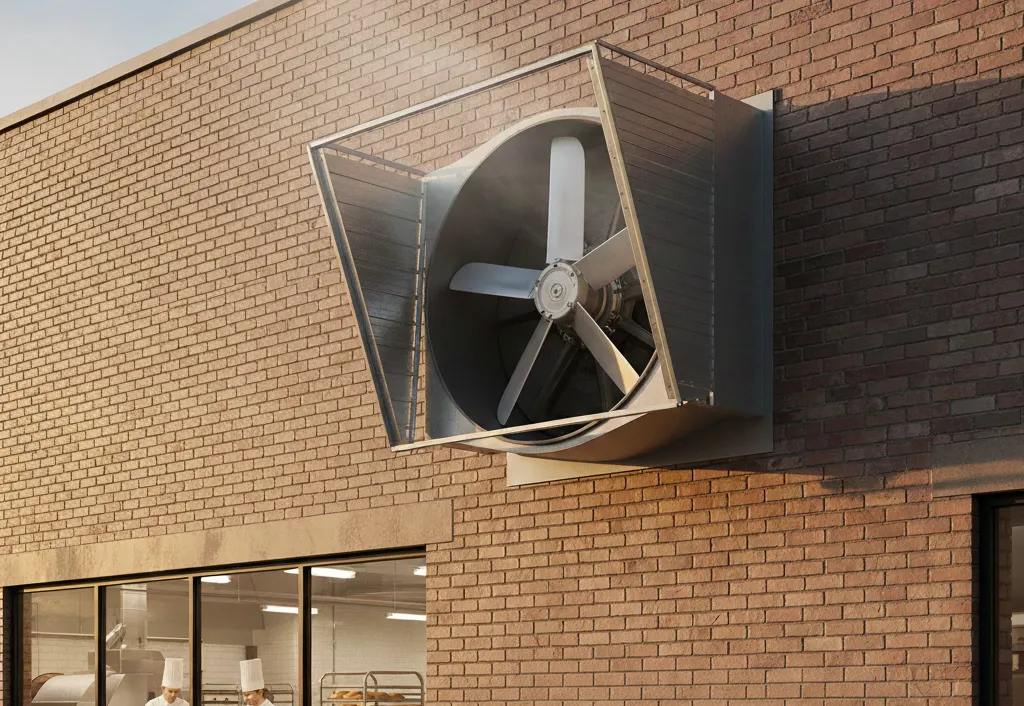

فن آکسیال برای انتقال حجم زیاد هوا در مسیرهای کمافت فشار مانند سقف یا دیوار کاربرد دارد و بهدلیل ساختار محوری پروانه معمولاً سبک و اقتصادیتر است. جت فنها برای تهویه تونلها و پارکینگهای بسته طراحی شدهاند و میتوانند جریان متمرکز و طولانیبردی ایجاد کنند، در حالی که پلاگ فنها برای فضاهای محدود که نصب محفظه امکانپذیر نیست، گزینه مناسبی هستند. توجه به دمای محیط، وجود ذرات معلق یا گازهای خورنده و نیاز به مقاومت حرارتی در انتخاب نوع فن نقش کلیدی دارد.
مشاوره راه اندازی رستوران و فست فود رایگان شد !
برای راه اندازی و خرید تجهیزات آشپزخانه صنعتی
نیاز به راهنمایی دارید؟ با ما در تماس باشید!
اجزای کلیدی و مسیر انرژی در اگزاست فن
هر اگزاست فن از پروانه، موتور الکتریکی، پوسته یا قاب، شفت و یاتاقانها تشکیل شده که با همکاری دقیق وظیفه جابهجایی هوا را بر عهده دارند. پروانه نقش اصلی در تبدیل انرژی مکانیکی به انرژی جنبشی هوا دارد و طراحی تیغهها (فوروارد، بکوارد یا شعاعی) مشخص میکند که دستگاه بهسمت دبی یا فشار متمایل است. موتور الکتریکی، شامل سیمپیچی و استاتور/روتور، نیروی محرکه را فراهم میآورد و کیفیت راندمان موتور و نوع حفاظت حرارتی آن مستقیماً روی مصرف انرژی و دوام دستگاه تأثیر میگذارد.
پوسته یا هوزینگ با ایجاد مسیر هدایت هوا و کاهش نشتهای غیرضروری، کارایی سیستم را افزایش میدهد و نصب صحیح محل ورودی و خروجی مانع ایجاد گردابههای ناخواسته میشود. در عمل باید به بالانس پروانه، صحت تراز شفت و وضعیت یاتاقانها توجه شود زیرا ناهماهنگی در این قسمتها میتواند منجر به لرزش، صدا و خرابیهای زودرس گردد.
روشهای کنترل سرعت و بهینهسازی مصرف انرژی
برای کنترل عملکرد اگزاست فن چند روش متداول وجود دارد که هر کدام مزایا و محدودیتهای مشخصی دارند؛ انتخاب صحیح باید بر مبنای نیاز دقیق سایت و هدف صرفهجویی انرژی انجام شود. استفاده از درایو فرکانس متغیر (VFD) بهترین گزینه برای کنترل دقیق دور موتور است زیرا با تغییر فرکانس و ولتاژ ورودی، امکان مطابقت دبی هوا با تقاضای واقعی و کاهش قابلتوجه مصرف انرژی فراهم میشود؛ اجزای اصلی VFD شامل یکسوساز، فیلتر DC، اینورتر و کنترلر داخلی است.
کنترلهای چندسرعته سادهتر و ارزانترند اما دقت تنظیم پایینتری دارند و ممکن است مصرف بیشتری نسبت به VFD ایجاد کنند. روشهای قدیمیتر مانند کنترل مقاومتی یا ترانسفورماتوری بهدلیل تلفات انرژی و محدودیت سرعت کمتر معمولاً توصیه نمیشوند مگر در سیستمهای بسیار ساده و با بودجه محدود.
همچنین راهکارهای مبتنی بر دمپر بایپس میتوانند در بعضی طراحیها مفید باشند اما نگهداری دمپرها و ایجاد سروصدا از معایب آن است؛ در پروژههایی مانند پارکینگها استفاده از حسگر مونوکسید کربن (CO) و یک کنترلکننده هوشمند که بر اساس آلودگی واقعی سرعت فن را تنظیم کند، ترکیبی مناسب از ایمنی و اقتصاد انرژی خواهد بود.
نکات نصب، محلگذاری و ملاحظات ویژه برای پارکینگها و فضاهای صنعتی
محل نصب اگزاست فن باید با تحلیل جریانهای هوا، نقاط تجمع آلاینده و مسیرهای ورود و خروج خودرو یا افراد تعیین شود تا استخراج آلایندهها بهسرعت انجام شود؛ در پارکینگهای بسته نصب فن نزدیک خروجیهای دود یا نقاط تجمع گاز بهترین عملکرد را دارد. در طراحی کانالکشی باید افت فشار کاهش یابد؛ استفاده از مقاطع صاف، خمهای نرم و کاهش طول کانال باعث میشود فن با مصرف کمتر توان مطلوب را تأمین کند.
برای پارکینگها و محیطهای صنعتی توصیه میشود از فنهایی با مقاومت حرارتی بالاتر و سطوح ضدخوردگی استفاده گردد و نصب حسگرهای CO، اکسیدهای نیتروژن (NOx) و سیستمهای کنترل هوشمند در بسیاری از استانداردهای محلی الزامی است.
همچنین ترمینالهای ورودی هوای تازه باید در نظر گرفته شوند تا سیستم تهویه کامل شود؛ اگر هوای تازه تأمین نشود، فن تنها فشار منفی ایجاد کرده و عملکرد بهینه حاصل نخواهد شد. برای پروژههای بزرگ معمولاً مشاوره فنی از توزیعکنندگان معتبر مانند ساتراپ پیشگام میتواند در انتخاب مدل، سایزینگ و نصب صحیح کانالها کمک قابلتوجهی ارائه دهد.
نگهداری، چکلیست سرویس و عیبیابی رایج با نکات عملی

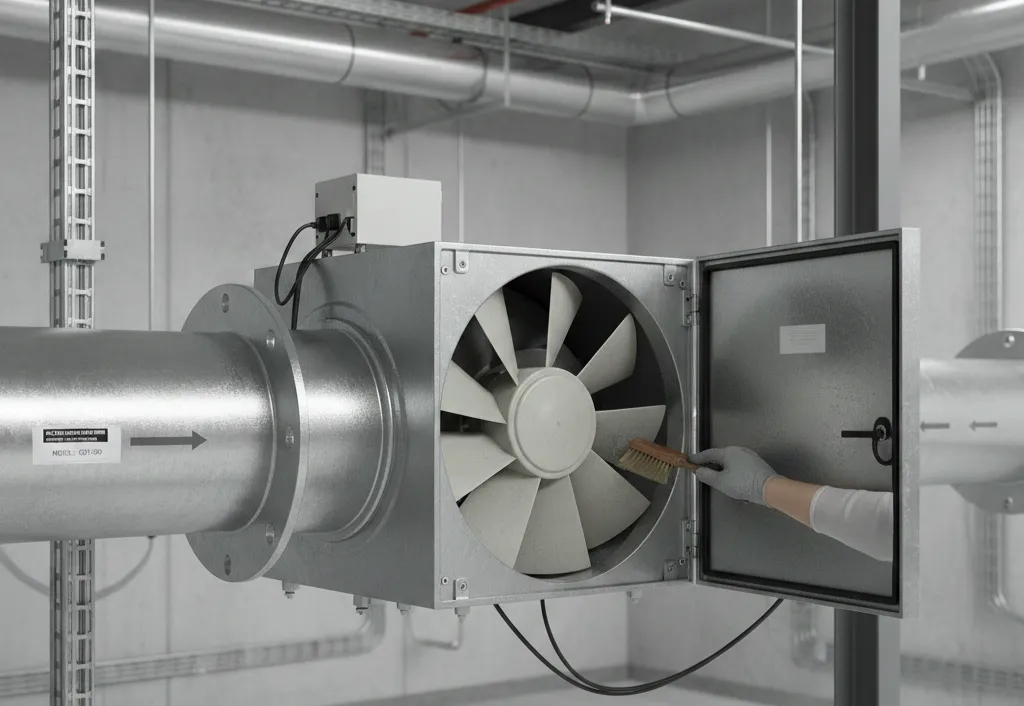

اجرای برنامه سرویس دورهای منظم کلید عمر طولانی و عملکرد پایدار اگزاست فن است؛ برای فضاهای پرچربی مانند آشپزخانههای صنعتی بازدید ماهیانه از فیلترها و پاکسازی پرهها توصیه میشود، در حالی که روغنکاری یاتاقانها را هر سه ماه یکبار و سرویس کامل با اندازهگیری جریان، بالانس پروانه و بررسی عایقکاری سالیانه انجام دهید. ابزارهایی مانند مولتیمتر، دورسنج، تفنگ حرارتی، لرزشسنج و گریسگان برای نگهداری ضروری هستند و رعایت روال قفلگذاری و برچسبگذاری (Lockout-Tagout) قبل از هر اقدام تعمیراتی الزامی است.
هنگام کاهش دبی هوا ابتدا کانالها و فیلترها را بررسی کنید و سپس لقیهای شفت و وضعیت پروانه را کنترل نمایید؛ صدای شدید معمولاً به بلبرینگ فرسوده یا عدم تعادل پروانه اشاره دارد و داغ شدن موتور میتواند ناشی از بار مکانیکی بیش از حد یا آسیب در سیمپیچی باشد.
ثبت دقیق عملیات سرویس و استفاده از تأمینکننده قطعات معتبر کمک میکند زمان خرابی کاهش یابد؛ خدمات نصب، تأمین قطعات و پشتیبانی فنی که شرکتهایی مانند ساتراپ پیشگام ارائه میدهند معمولاً شامل مشاوره فنی و جدول سرویس پیشنهادی متناسب با شرایط محیطی است. در محیطهای حساس یا دارای خطر انفجار از فنهای ضدانفجار استفاده کنید و برای کاربردهای خاص مدارک سرویس دورهای و گواهیهای عملکرد را در پرونده نگهداری داشته باشید.
نقشه عملی برای انتخاب درست و عملکرد پایدار اگزاست فن در سیستمهای تهویه
اکنون که مکانیک پایه، انواع دستگاه، روشهای کنترل و نیازهای نصب و سرویس را شناختید، میتوانید با چهار گام مشخص تصمیمگیری کنید:
1) نیاز دقیق سایت را از منظر دبی و فشار بسنجید و فاکتورهای محیطی (دمای کار، ذرات معلق، گازهای خورنده) را ثبت کنید
2) بر اساس نتایج، بین فن آکسیال برای دبی بالا و افت کم یا فن سانتریفیوژ برای کانالکشی طولانی و فشار استاتیک بالا انتخاب کنید
3) برای کاهش مصرف و تطبیق با تقاضای واقعی، در اولویت از درایو فرکانس متغیر (VFD) و حسگرهای غلظت مثل CO استفاده نمایید
4) برنامه سرویس منظم، بالانس پروانه، بررسی یاتاقان و ثبت لاگ سرویس را بهعنوان بخش جداییناپذیر بهرهبرداری برقرار کنید.
در عمل، محلگذاری درست خروجیها و تامین هوای تازه اغلب بیش از تغییرات سختافزاری بر کارایی اثر میگذارد. بهعلاوه، نگهداری پیشگیرانه و استفاده از قطعات معتبر عمر مفید را افزایش و هزینههای عملیاتی را کاهش میدهد. با اجرای این نقشه راه ساده اما هدفمند، اگزاست فن شما نهتنها هوا را جابهجا میکند، بلکه کیفیت فضا و هزینههای عملیاتی را برای سالها بهبود میبخشد.
